我公司生產的不銹鋼旋塞閥具有結構簡單、啟閉輕松、使用壽命長、結構緊湊、體積小、安裝方向不受影響等特點。旋塞閥密封面之間的運動帶有擦拭作用、全開時可以完全防止密封面與介質接觸所以可用于帶懸浮顆粒的介質。

產品結構特點:

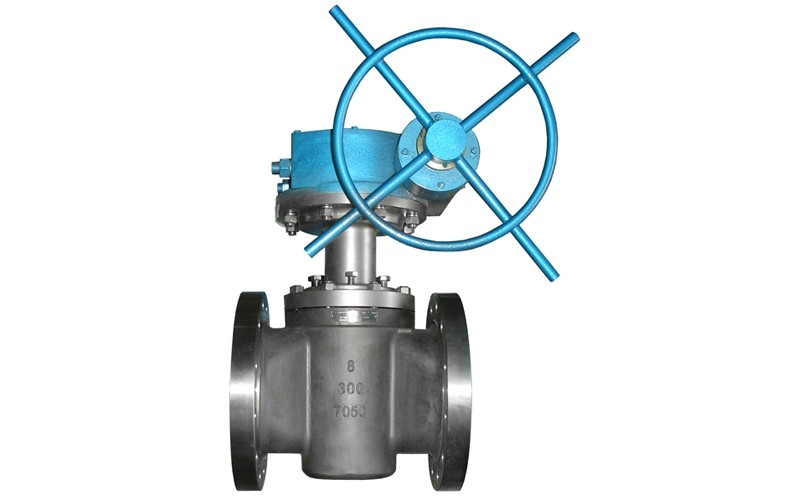

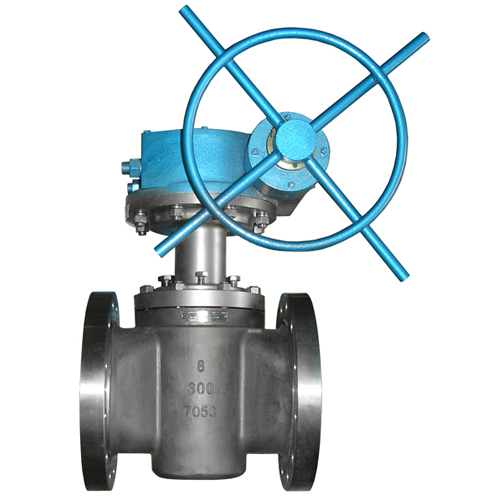

美標特材旋塞閥X343F-150LB適用于公稱壓力CLASS150-900LBS，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

旋塞閥主要結構特點:

1、產品結構合理、密封可靠、性能優良、造型美觀。

2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。

3、旋塞閥沒有空腔給介質積聚。

4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。

5、雙向流動，使用安裝更方便。

6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

旋塞閥標準規范

設計制造標準：API 599、GB/T 22130、GB 12240

結構長度標準：ASME B 16.10、GB/T 12221

連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等

試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

X43H、X43F型PN150(Lb)~900(Lb)旋塞閥

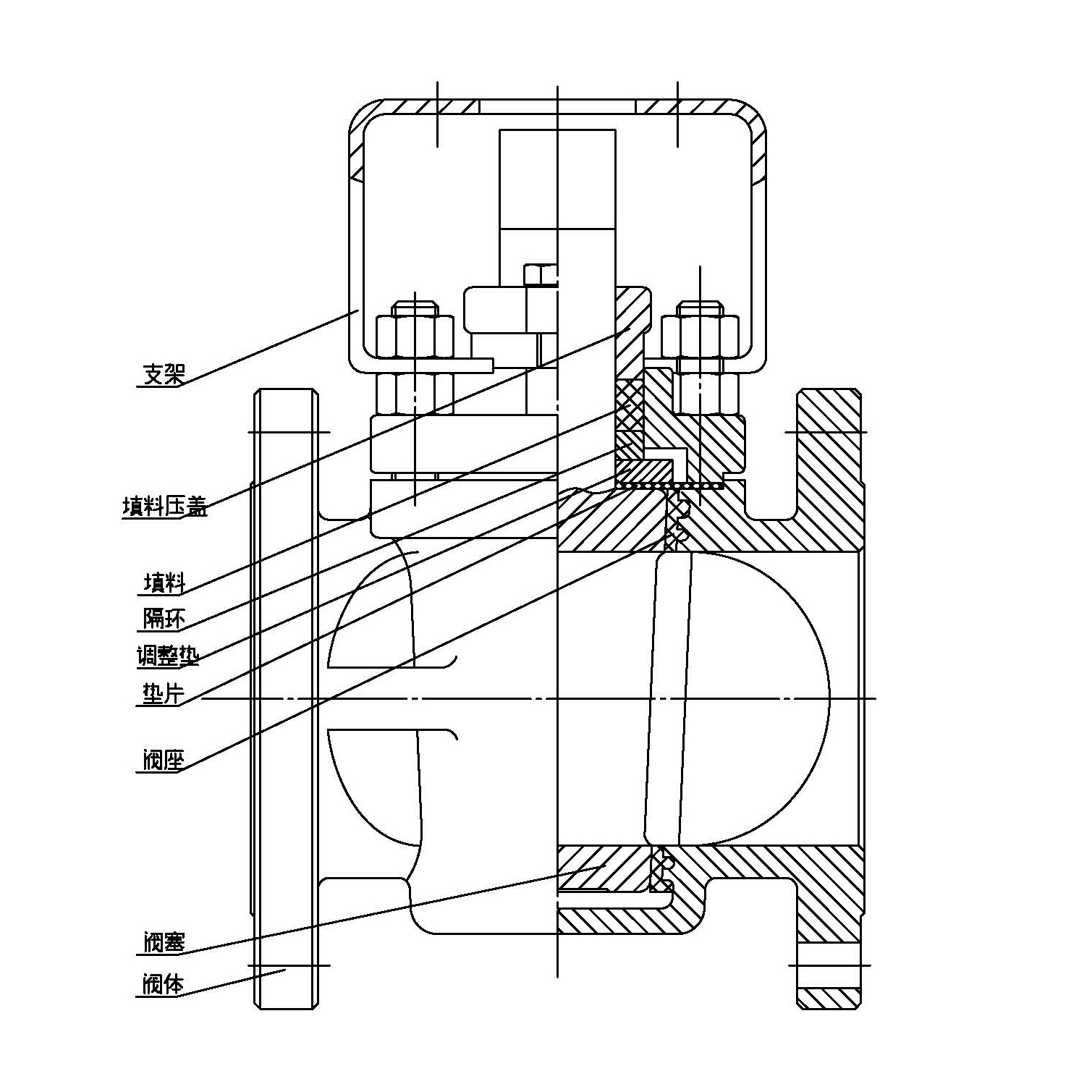

主要外形及結構尺寸
150(Lb)（mm)
DN/in	DN	d	L	L1(BW)	L2(RTJ)	H	W	O	C	g	t	Z*?d1
1 1/2	40	38	165	165	178	140	280	127	98.5	73	15	4*?15
2	50	51	178	216	190	150	310	152	120.5	92	16	4*?19
2 1/2	65	64	190	241	203	165	350	178	139.5	105	18	4*?19
3	80	76	203	283	216	180	400	190	152.5	127	19	4*?19
4	100	102	229	305	241	380	─	229	190.5	157	24	8*?19
6	150	152	267	403	279	520	─	279	241.5	216	26	8*?22
8	200	203	292	419	305	580	─	343	298.5	270	29	8*?22
10	250	254	330	457	343	620	─	406	362	324	31	12*?25
12	300	305	356	502	368	680	─	483	432	381	32	12*?25

300(Lb)（mm)
DN/in	DN	d	L	L1(BW)	L2(RTJ)	H	W	O	C	g	t	Z*?d1
1 1/2	40	38	190	190	203	150	300	156	114.5	73	21	4*?22
2	50	51	216	216	232	165	350	165	127	92	23	8*?19
2 1/2	65	64	241	241	257	180	400	190	149	105	26	8*?22
3	80	76	283	283	298	215	450	210	168.5	127	29	8*?22
4	100	102	305	305	321	435	─	254	200	157	32	8*?22
6	150	152	403	403	419	560	─	318	270	216	37	12*?22
8	200	203	419	419	435	615	─	381	330	270	42	12*?25
10	250	254	457	457	473	665	─	445	387.5	324	48	16*?29
12	300	305	502	502	518	735	─	521	451	381	51	16*?32


600(Lb)（mm)
DN/in	DN	d	L	L1(BW)	L2(RTJ)	H	W	O	C	g	t	Z*?d1
1 1/2	40	38	241	241	241	160	300	156	114.5	73	23	4*?22
2	50	51	292	292	295	175	350	165	127	92	26	8*?19
2 1/2	65	64	330	330	333	195	400	190	149	105	29	8*?22
3	80	76	356	356	359	240	450	210	168	127	32	8*?22
4	100	102	432	432	435	395	─	273	216	157	38	8*?25
6	150	152	559	559	562	545	─	356	292	216	48	12*?29
8	200	200	660	660	664	625	─	419	349	270	56	12*?32
10	250	248	787	787	791	660	─	508	432	324	64	16*?35
12	300	298	838	838	841	720	─	559	489	381	67	20*?35

900(Lb)（mm)
DN/in	DN	d	L	L1(BW)	L2(RTJ)	H	W	O	C	g	t	Z*?d1
1 1/2	40	35	305	305	305	165	350	178	123.8	73	32	4*?29
2	50	47	368	368	371	185	400	216	165.1	92	38.5	8*?26
2 1/2	65	57	419	419	422	205	450	244	190.5	105	41.5	8*?29
3	80	73	381	381	384	250	500	241	190.5	127	38.5	8*?26
4	100	98	457	457	460	405	─	292	234.9	157	44.5	8*?32
6	150	146	610	610	613	560	─	381	317.5	216	56	12*?32
8	200	190	737	737	740	645	─	470	393.7	270	63.5	12*?39
10	250	234	838	838	841	675	─	545	469.9	324	70	16*?39
12	300	282	965	965	968	740	─	610	533.4	381	79.5	20*?39

福建捷斯特閥門制造有限公司

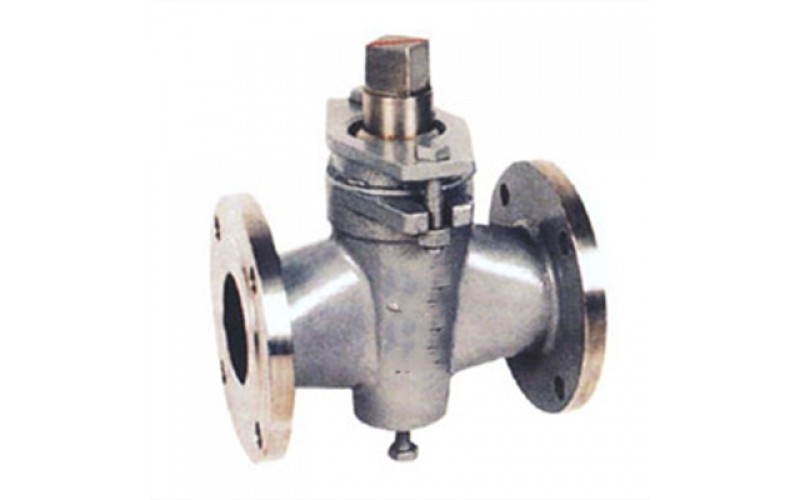

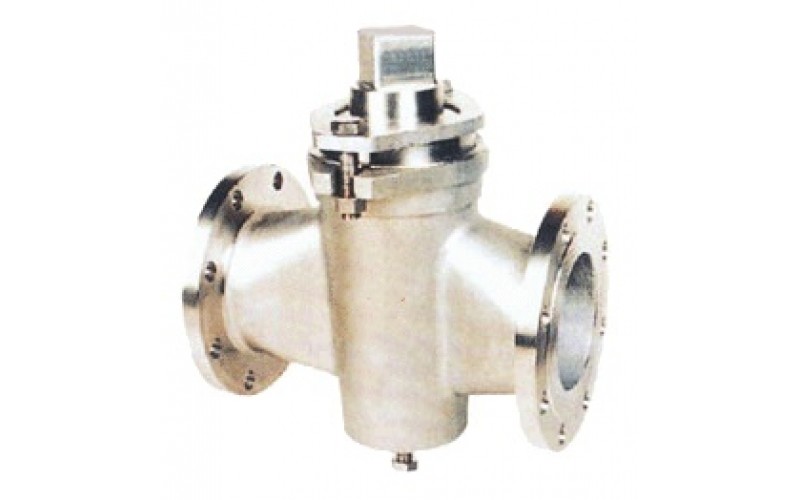

X43H、X43F型PN150(Lb)~900(Lb)鈦旋塞閥
