真空高溫密封球閥密封改進
2022-02-21 09:45:23
45
真空高溫密封球閥密封改進產品主要特點：
①密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,
改變了球閥不能滿足高真空、超高真空的現狀；
②開關扭矩小，工作穩定、可靠；
③結構緊湊，重量輕，外形簡潔、美觀；
④改閥既能適用高真空，又能適用一定的正壓力下使用；
⑥由于球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統。,
,真空高溫密封球閥密封改進,球閥的構造是在閥中央部位有一個球狀物來控制氣體經過球狀物中間有開一個孔洞, 當此孔洞和球閥兩端接頭成一直線的時候氣體就能通過
當球閥關閉的狀態時, 這個孔洞方向和球閥兩端接頭垂直的, 氣體被塞閥阻擋就無法通過,球閥的結構簡單且堅固, 適用于污染比較多的真空裝置

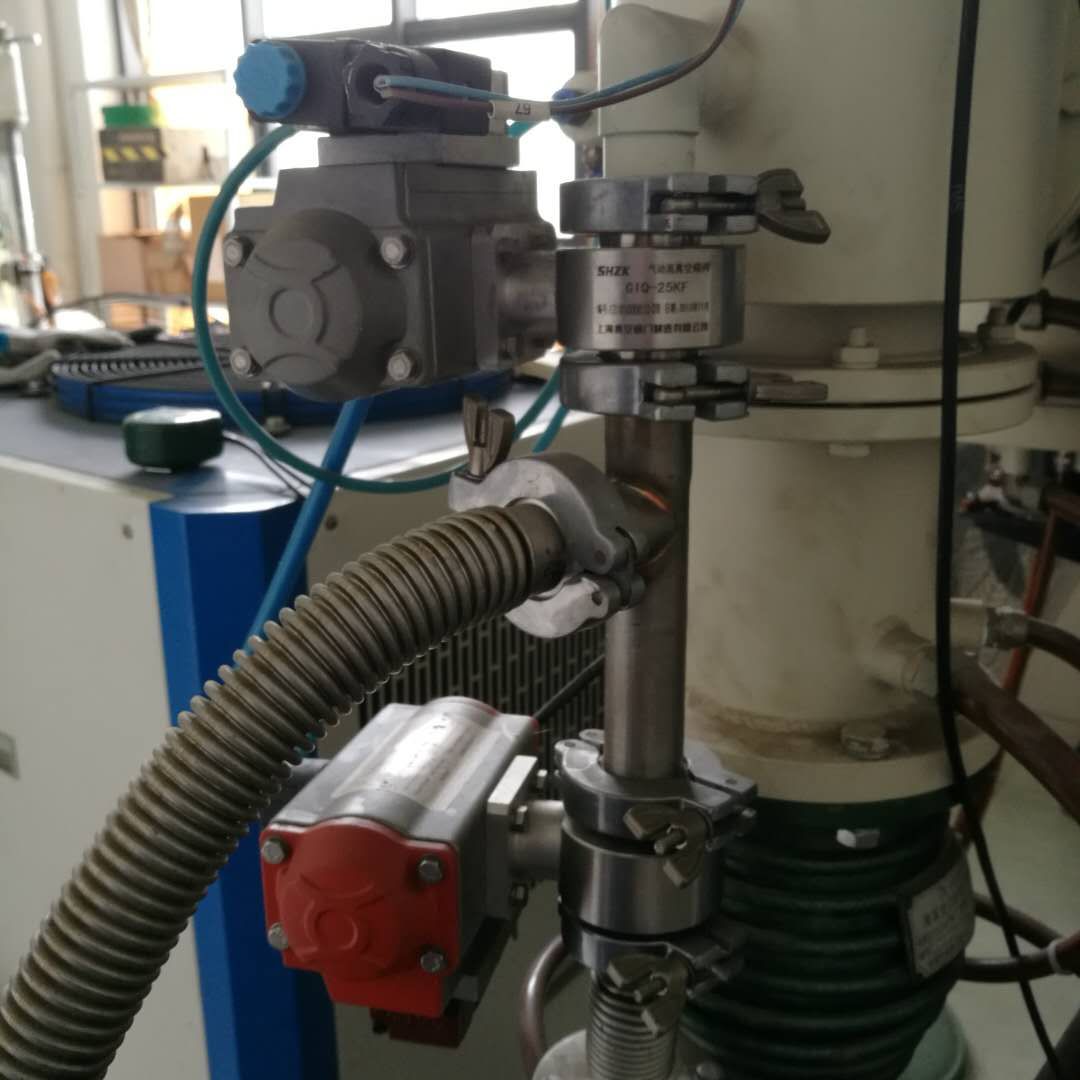

球閥通常安裝在制程設備的真空腔體或真空幫浦的下游來隔離真空
球閥也適用在隔離真空計, 真空粗抽管線
食品工業制程管線和許多其他的工業小管路或輸氣管應用,

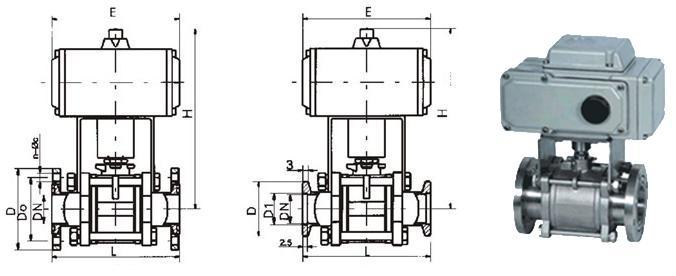

,真空高溫密封球閥密封改進真空球閥結構：①開關鎖定設計：開關鎖定在必須保持閥門現有的位置時防止意外被誤操作的風險，球閥的平臺和手柄帶有鎖孔，用掛鎖將閥在關閉位或開啟位鎖定；
②高平臺設計：采用ISO5211直接安裝執行器的平臺設計，無需連接支架和軸套，可直接安裝驅動裝置，便于實行智能化。 ,
上海申弘閥門有限公司主營閥門有：截止閥,電動截止閥球閥密封的現狀與分析鑄石球閥是在灰渣管路中比較理想的啟閉裝置，其上密封好壞直接影響閥門的質量和使用壽命。過去采用O形橡膠密封結構形式，即在軸上加工出的環形槽內放入O形密封圈，然后將其裝配進套類零件上加工出的孔內，形成軸與孔的密封，這種結構的密封性能取決于設計時的過盈量，即O形密封圈的壓縮量和孔、軸零件的加工精度。過盈量太小，密封性能差，過盈量太大，裝配時容易擠壞O形密封圈，使密封失效。該密封結構簡單，裝配容易。但若軸、孔的加工精度不高或難以提高加工精度時，除基本的密封性能難以保證或難以進一步提高精度時，其主要的缺點在于密封材料，這種密封結構在氣缸、液缸中還是很適用的，在灰渣水中所使用鑄石球閥上密封就很難保證其密封性能了。,
, (1)真空高溫密封球閥密封改進管道對閥門的啟閉時間要求。 真空球閥開關過快會導致閥門扭曲負荷過大．而使閥桿O型圈受損；開關過慢會導致閥座表面較長時間受到介質沖刷而磨損．因此操作時間應當保持在一個合適范圍內．根據經驗，真空球閥的開關時間(秒數)控制的范圍，下限可按閥門公稱尺寸(英寸)的一半，上限可按閥門公稱尺寸(英寸)5倍來估算．
(2)閥門處于投運狀態叫，真空球閥的球面應處于全開或全關，不得處于半開或半關位置，以免閥座損傷。 ,
對于真空球閥的日常維護，閥座腔是真空球閥容易被污染的區域．為了確保閥座運動自由，每年應清洗一次，井通過排污嘴定期檢查閥門的密封性．輔氣干線的閥門往往很少調節，每年少應開關一次并注入適量的潤滑脂，防止球體和密封墊及閥球與閥座之間的磨損。

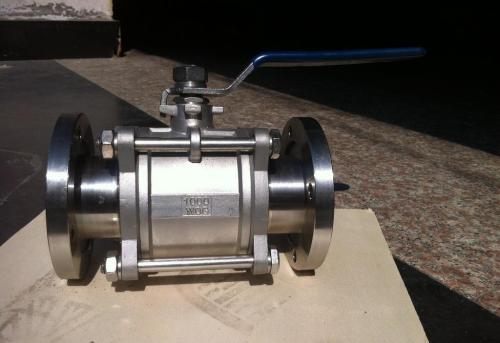

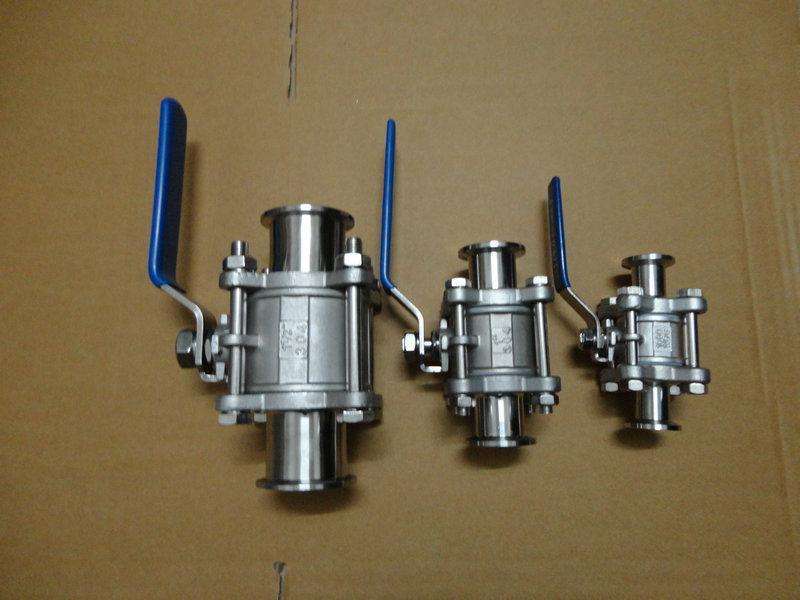

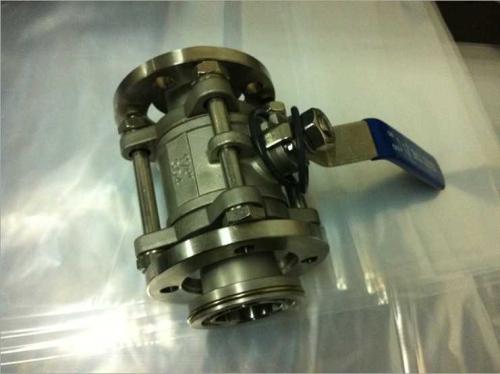

真空球閥閥體材質為304不銹鋼，在其中的主要金屬部件結構也以同類型不銹鋼，如此才會在長期使用后，也不會讓它的球面密封結構遭到水氣侵蝕，導致設備沒到使用年限而過早損壞。在食品生產領域中對于閥體的密封情況更加應該緊身，這是因為食品領域中的有液體以及粉末顆粒以及蒸汽和真空系統直接進行解除的概率很高，也因為這樣真空閥門的閥體所受到的寢室情況也更加嚴重，容易造成閥體在內部加倍損壞，影響密封效果，導致真空球閥不能夠在過程中正常使用，上海申弘閥門溫馨提示，為了避免此種情況發生，采購的時候需要注意的是閥體內部結構是不是合理，所使用的材料是不是具有高品質表現。只有在這兩個方面做的出色，真空球閥閥體才能夠在管道使用中有更長的壽命和更可靠的安全性。 在管道里對閥門的經常操作既可以防止雜質在閥座或閥球表面聚集，也可以避免閥座內嵌體局部過度磨損．真空球閥是一種耐用的氣體調節裝置, 能夠手動轉動90度開關達到完全的閉合作用以閥桿帶動閥球轉 90o達到開關目的。與本文相關的論文：自力式煤氣調壓閥組
